HQS型 汽水混合加热器

一、HQS型汽水混合加热器 概述
   HQS汽水混合加热器是一种装设于管道上直接式加热设备,具有热效率高、噪声低、安装简单、不占空间等特点,广泛应用于采暖、空调中加热系统。
   HQS汽水混合加热器结构如图所示,核心部件为拉阀尔喷管,水流与从斜孔喷入的蒸汽充分混合后流出,壳体内填有金属填料,消除噪声。

二、HQS型汽水混合加热器 外型尺寸

HQS

-40
-1.2

-40
-2.5

-65
-4.5

-65
-7.0

-65
-10

-125
-18

-125
-25

-125
-35

-250
-60

-250
-105

-250
-165

(QSH)

-4

-6

-8

-10

-12

-16

-20

-24

-32

-40

-48

额定流量(m3/h)

1.2

2.5

4.5

7

10

18

25

35

60

105

165

工作压力(MPa)

1.6

1.6

1.6

1.6

1.6

1.2

1.2

1.2

1.0

1.0

1.0

净重(kg)

10

10

25

25

25

75

75

75

300

300

300

运行重量(kg)

18

18

40

40

40

118

118

118

500

500

500

噪声(dB)

≤65

≤65

≤65

≤65

A(mm)

240

360

660

1200

B(mm)

105

130

170

300

C(mm)

105

130

220

450

水侧法兰

DN40

DN65

DN125

DN250

汽侧法兰

DN40

DN65

DN125

DN250


三、HQS型汽水混合加热器 选型参考
   HQS汽水混合加热器可用于空调采暖、卫生热水的加热系统,根据实际水流量的蒸汽耗量选用加热器。
    1、加热器未通入蒸汽时,额定流量下,水头损失为5mH2O,通入蒸汽后,水头损失可按1mH2O考虑;
    2、蒸汽压力就大于水压0.5MPa以上;
    3、加热器用于生活热水系统时应设置中间水箱,不能直接进入淋浴器,防止意外事故发生;
    4、加热器宜设备在水泵的吸水侧。


   HQS汽水混合加热器蒸汽喷入量表

水压
(MPa)

蒸汽压力(MPa)

0.2

0.3

0.4

0.6

0.8

1.0

0.1

660

910

1120

1540

1950

2350

0.2

0

820

1120

1540

1950

2350

0.3

/

0

940

1540

1950

2350

0.4

/

/

0

0

1950

2350

0.5

/

/

/

/

1890

2350

   HQS汽水混合加热器蒸汽喷入量换算系数表

HQS

4

6

8

10

12

16

20

24

32

40

48

系数

0.26

0.26

1

1

1

3.7

3.7

3.7

10.8

10.8

10.8

四、HQS型汽水混合加热器 安装与使用
1.加热器可水平安装,也可以竖直向上安装,蒸汽入口应水平或向下;
2.加热器前后装设阀门、压力表及温度计,以便于观察和调节加热器工作状况;
3.启动时,应先通水,再通汽;停机时,先关断汽源,再断水。

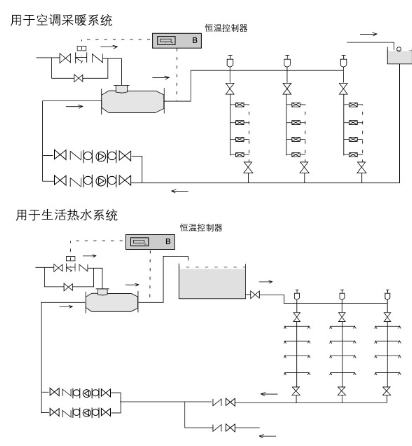

典型应用
