小提示:DV34型智能水泵控制器。适合深井泵,潜水泵、离心泵、管道泵,液位/压力控制,额定工作电压AC380V/50HZ,匹配电机功率0.37-15KW,过流,缺相,短路,欠压,过压,干转保护。



DV34型 智能水泵控制器
(水泵控制箱)

额定工作电压:AC380V/50HZ
匹配电机功率:0.37-15KW

一、DV34型智能水泵控制器 概述
·适用于0.37-15KW三相380V不锈钢/铸铁深井潜水泵、管道泵等的自动液位或自动压力控制及保护,尤其独特设计的无需安装下水池(水井)探头即可实现灵敏可靠的水泵干转停机保护功能。
·产品广泛应用于深井泵、潜水泵、排污泵、管道泵、增压泵、多级泵、离心泵等;应用于生活供水、地下排污、高楼供水等。
·优化功能:
 ★ 增加手动、自动功能
 ★ 手动状态下带过载、缺相保护
 ★ 最优化的按键:设置简单,操作简单
 ★ 探头免维护:一般情况下1-2年不用维护
 ★ 电路集成度更高,产品故障率更低

给水自动控制方式

排水自动控制方式

压力自动控制方式

·号规格系列:

型号规格

DV34-4

DV34-7.5

DV34-11

DV34-15

额定输出功率

4KW

7.5KW

11KW

15KW

二、DV34型智能水泵控制器 产品特点

·工作电压:AC380V/50Hz
·匹配电机功率:0.37-15KW
·外形尺寸:280(高)*210(宽)*115(厚)
·采用数码芯片控制,集上、下液位和压力控制于一体
·具有自动、手动两种工作模式可供选择
·具有缺相、过载、空载、超低压等保护功能
·空载重启时间1~60分钟可调
·具有故障记忆功能,5次故障原因可轻易查阅
·具有交流数码信号检测功能,探头更耐用、抗干扰更强
·人性化设计,安装便捷、操作简单、维修方便
·国内首创防锈保护功能,能有效防止电机锈死
·六道工艺检验,120小时动态故障模拟充分老化


三、DV34型智能水泵控制器 主要技术指标

·堵转动作时间: ≤1.5秒
·空载保护动作时间: ≤20秒
·本机功率损耗:静态功率:3.5W,动态功率:4.5W
·过流动作时间: 1秒→1分钟(反时限特性:电流越大时间越短)
·液位控制方式:脉冲电极探头检测,讯号控制距离≤1000米
·压力控制方式:电接点压力表、常开常闭型压力开关、浮球液位开关
·防护等级:IP22

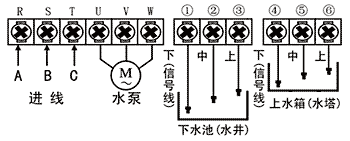

四、DV34型智能水泵控制器 典型接线





五、DV34型智能水泵控制器 安装与使用

 1、将控制器固定在墙壁上,打开接线盒,按标签提示接好电源、水泵以及探头线。注意探头线不能短路,不能挨着水池壁。如用空载保护,则不能接下水池讯号线。
 2、开机:连接好所有的线后,闭合空气开关,再把控制器面板上的开关,拨至“ON”,水泵即可开机。用户可以用面板上的“ON/OFF”开关来开启水泵或关闭运行的水泵,但此时请注意,控制器内带电,请注意安全!
 3、一键整定:开机让水泵正常工作1分钟后,按下“一键整定”按键,“过载设定/确认”指示灯“空载设定/确认”指示灯常亮6秒,表示已设定好。下水池接讯号线(空载应设置为000)则一键整定只对过载电流进行自动设置。一键整定已对过载、空载电流进行整定记忆,基本能满足广大用户的使用要求,如有更高要求如空载重启时间、过/欠压保护或者过载/空载手动设定请依以下第4、5、8、9点方法进行设定。(如果空载设置为000时,一键整定不对空载进行整定)
 4、过载设定:先开机让水泵正常工作后,记下水泵的工作电流值,再按“过载设定/确认”键,此时“过载设定/确认”键上端指示灯亮,再按“▲/▼”键,将电流表数值调整为您记下的电流值,再按“过载设定/确认”键,此时指示灯灭即可。也可以根据电机的功率乘以2来设置:例如2.2KW电机,设置2.2KWx 2=4.4A保护;输入4.4A即可。
 5、空载设定:先关闭水源,开机,让水泵空转(1分钟左右), 记下水泵的空转电流值,再按“空载设定/确认”键,此时“空载设定/确认”键上端指示灯亮,再按“▲/▼”键,将电流表数值调整为您记下的电流值,再按“空载设定/确认”键,此时指示灯灭即可。也可以根据水泵厂家提供电机的功率来设置:如2.2KW,则设2.2KWx2x0.85=3.74A,则设3.7A即可。
 6、空载设定出厂默认值为00.1A,此时下水池不能用讯号(探头)线进行控制,如果需要用下水池讯号(探头)控制,则将空载值设定为000。
 7、压力接法:将控制器“压力/水池”选择开关(在讯号线接线端子上端)拨到“压力”档,然后将上水池讯号线高中低水位与电接点压力表高中低压力位对接。
 8、空载重启时间设定:开机后,只要将讯号线端子台上方的空载缺水延时设定拨至ON,此时电流表显示的数值为空载重启时间,单位为分钟,再按“▲/▼”键将数值调整到您希望的值,然后将设置开关拨至OFF,即自动存储了您的设置。建议设置15~30分钟,如果时间设置过短,会引起电机的频繁启动。本机出厂默认值为30分钟。
 9、过/欠压保护:开机后,只要将讯号线端子台上方过/欠压保护开关拨到ON状态,开关下方有指示灯亮,即开启了过欠压保护功能,电压保护范围为:380V±15%,电网电压超过此范围即开始保护。5分钟后自动恢复。如电压达不到要求,则继续保护。
 10、防锈运行:防锈运行是指电机在一个周期内(每隔48小时为一个周期)没有运行过的电机会瞬间运行转动1次(转动时间约3~5秒)。设置:将控制器内的防锈运行开关拨至ON,下方指示灯亮,表示已经开启防锈功能。
 11、复位:水泵出现过载或缺相故障(过/欠压、空载保护不属故障)时,必须先排除故障,再按复位键,水泵才能恢复工作。
 12、如本机不带空气开关,建议用户另装空气开关使用。
 13、安装注意事项:安装环境要求及注意事项:
   A.讯号线安装:三个探头不能短路、不能挨着池壁,延长讯号线时,请用防水胶布确保接驳良好;
   B.安装时请关闭电源,先将水泵电源线与控制器连接好,然后接好上、下水池讯号线,再设置过载和空载保护!
   C.控制器请安装在室内,避免太阳直接爆晒,或者淋雨;
     使用温  度:-10℃至40℃
       湿  度:相对湿度不大于90%
       海拔高度:不超过2000m
